1WELDING ROTATOR

Pregled proizvoda

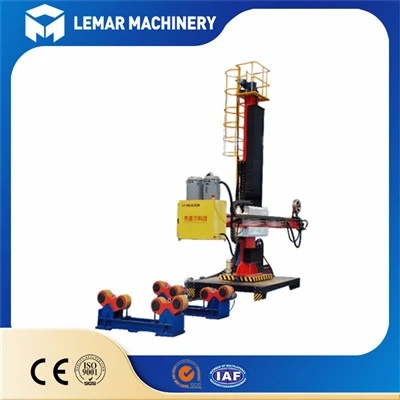

CNC manipulator za zavarivanjeje -precizna oprema za automatsko zavarivanje s numeričkom kontrolom, posebno dizajnirana za uzdužno i obodno zavarivanje kotlova, posuda pod pritiskom, rezervoara za skladištenje i cilindričnih radnih komada.

Za razliku od običnih ručnih manipulatora, ovaj CNC model usvaja potpunu digitalnu kontrolu programiranja, ostvarujući precizno-zavarivanje u fiksnoj tački, automatsko praćenje šava i rad sa konstantnom{1}}brzinom zavarivanja.

Može se savršeno povezati s rotatorima i pozicionerima za zavarivanje kako bi se formirala potpuno automatska CNC proizvodna linija za zavarivanje, uvelike poboljšavajući točnost zavarivanja i konzistentnost serijske proizvodnje.

Technical Parameters

Parametar	Specifikacija
Kontrolni sistem	Potpuna CNC programabilna digitalna kontrola
Boom Effective Stroke	2000 mm – 5000 mm (prilagodljivo)
Hod podizanja kolone	2000 mm – 4000 mm (prilagodljivo)
Brzina zavarivanja	0,1–1,2 m/min bezstepeno podesivo
Preciznost pozicioniranja	±0,1 mm/m visoka preciznost
Drive Mode	Servo motor + precizan reduktorski pogon
Kontrolni metod	CNC programiranje ekrana osjetljivog na dodir + ručni rad
prateća oprema	Rotator za zavarivanje, pozicioner za zavarivanje, automatski aparat za zavarivanje
Radni napon	380V/50Hz (prilagodljivi 415V/480V/60Hz)
Primjena Radni komad	Kotao, posuda pod pritiskom, izmjenjivač topline, spremnik, čelični cilindar

Osnovne karakteristike

Inteligentno CNC programiranje

Jedan-ključni opoziv programa, pogodan za standardiziranu masovnu proizvodnju.

Ultra-stabilan rad

Servo sinhroni pogon, bez podrhtavanja ili odstupanja u zavarivanju.

Ušteda troškova rada

Automatsko zavarivanje bez posade smanjuje ručne greške

Jaka sposobnost podudaranja

Fleksibilna kombinacija sa raznim pomoćnim uređajima za zavarivanje.

Industrijska izdržljivost

Teška-struktura podržava-dugotrajni kontinuirani rad.

Široka kompatibilnost

Odgovara SAW, MIG, TIG automatskim mašinama za zavarivanje i glavnim međunarodnim sistemima za zavarivanje

Koraci instalacije i puštanja u rad

01.

1. Popravite bazu stuba i izravnajte cijelu mašinu kako biste osigurali vertikalnu stabilnost

2. Povežite napajanje i CNC kontrolni sistem, ekran osetljiv na dodir za otklanjanje grešaka i servo sistem

3. Podesite parametre zavarivanja i programirajte stazu zavarivanja prema veličini obratka

02.

3. Završite testiranje bez-opterećenja i otklanjanje grešaka veze sa opremom za zavarivanje

4. Izvršite test zavarivanja uzorka i prilagodite parametre za formalnu serijsku proizvodnju

Opseg primjene i slučajevi

Posuda pod pritiskom i bojler: CNC precizno zavarivanje za šavove kotlova i posuda pod pritiskom, zadovoljava industrijske standarde zavarivanja.

Izmjenjivač topline i oprema za zaštitu okoliša: Stabilan servo rad smanjuje deformaciju za visoko{0}}precizno zavarivanje cilindra.

Jaka sposobnost podudaranja: Fleksibilna kombinacija sa raznim pomoćnim uređajima za zavarivanje.

Industrijska izdržljivost: Teška-struktura podržava dugotrajni-kontinuirani rad.

Princip rada

OvoCNC manipulator za zavarivanjeusvaja digitalno programiranje i servo kontrolni sistem. Podesite brzinu zavarivanja i stazu preko CNC ekrana osetljivog na dodir, gorionik stalno radi programiranom putanjom.

Sarađujte sa opremom za rotaciono zavarivanje kako biste završili precizno kružno i uzdužno zavarivanje sa stabilnim formiranjem vara i velikom brzinom prolaza.
